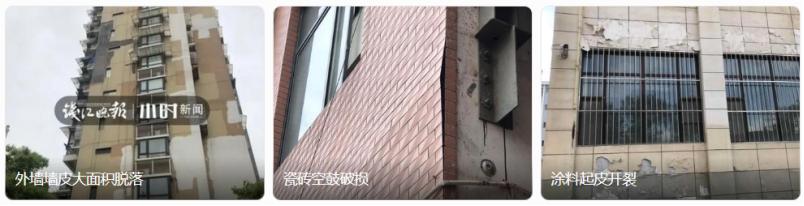

Slika 1: Tri kvara konvencionalnih završnih obrada - raslojavanje velike površine, šuplje pločice i premazi s mjehurićima.
Izolacija vanjskih zidova kritičan je dio energetske učinkovitosti zgrade. Trenutačni industrijski standard, Tehnički standard za vanjsku toplinsku izolaciju na zidovima (JGJ 144-2019), je izričit: pod normalnom uporabom i normalnim održavanjem, vanjski sustav toplinske izolacije mora imati vijek trajanja od najmanje 25 godina. To je minimum koji kodeks zahtijeva.
U stvarnosti, mnoge su zgrade daleko ispod toga.
Obično sam izolacijski materijal nije problem. Završni sloj s vanjske strane prvi ispada.
Vanjski izolacijski sustav (ETICS) nalazi se na krajnjem vanjskom sloju zgrade, trajno izloženom vjetru, suncu i kiši. Njegovo radno okruženje je surovo: temperaturne promjene, vlažnost, pritisak vjetra i ultraljubičasto zračenje, svaki dan.
Većina izolacijskih materijala je lagana i porozna, a sama po sebi nije posebno čvrsta. Oslanjaju se na završni sloj izvana da ih zaštiti.
Ako ta zaštita ne uspije, izolacijski sloj je izravno izložen riziku.

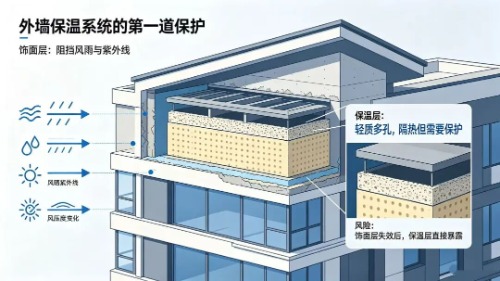

Slika 2: Prva linija zaštite na izolacijskom sustavu je završni sloj - barijera protiv kiše koju pokreće vjetar i UV zraka. Nakon što zakaže, izolacija je izložena.
Postoje tri strukturna razloga zašto konvencionalne završne obrade - keramičke pločice, kamen i obični premazi - oštećuju izolacijski sustav.
Izolacijske ploče, mort za žbukanje i kruti završni slojevi imaju vrlo različite koeficijente toplinskog rastezanja. Sezonska promjena temperature i slijeganje zgrade stvaraju smično naprezanje.
Taj stres prvo djeluje na završni sloj. Kruti materijali poput pločica i kamena ne mogu se deformirati, tako da naprezanje nema kamo otići - a završni sloj prvi puca.
Kad se pukotina pojavi, kišnica ulazi unutra. Kada izolacija upije vodu, njezina toplinska učinkovitost naglo opada. Zimi se voda smrzava i širi, a rezultirajuće opterećenje uslijed smrzavanja oštećuje sloj žbuke i mrežicu od staklenih vlakana.
Pukotine, zatim prodor vode, zatim kvar izolacije, zatim udubljenje i odvajanje: začarani krug.
Pukotina u završnom sloju je mjesto gdje počinje cijela lančana reakcija.

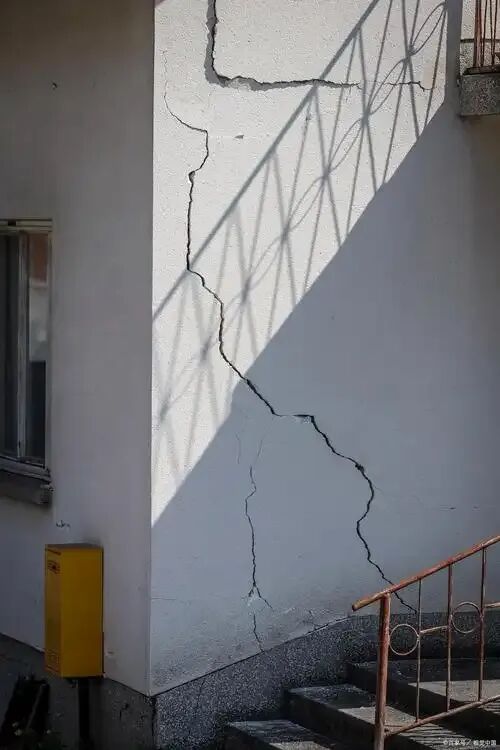

Slika 3: Pukotina u završnom sloju - početna točka lančane reakcije.
Pločice i kamen su teški i ne mogu se deformirati.
Naprezanja koja nastaju slijeganjem zgrade, vibracijama i toplinskim širenjem ne mogu se apsorbirati od strane završne obrade, pa prolaze ravno kroz izolirani sloj žbuke - lomeći mrežu od staklenih vlakana i uzrokujući raslojavanje i udubljenje izolacijske ploče.
Istodobno, vanjski zidovi visokih zgrada nose dugotrajno okomito vlačno opterećenje. Čvrsta završna obrada prenosi to opterećenje izravno na izolacijski sloj, uzrokujući raslojavanje ploča i kvar sidara.
Nakon što se izolacijski sloj olabavi i udubi, odvajanje je samo pitanje vremena.

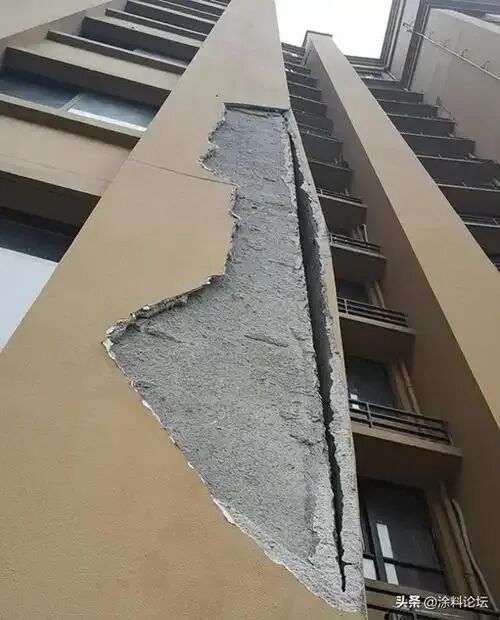

Slika 4: Visoki ugao gubi svoju završnicu, otkrivajući sivi temeljni sloj i mrežicu od staklenih vlakana ispod.
Obični vezivni materijali na bazi cementa oslobađaju topive soli, koje napadaju izolacijski sloj i mrežicu od staklenih vlakana te ubrzavaju starenje i raspad cijelog sustava.
Konvencionalni premazi počinju se kredati i blijedjeti u roku od tri do pet godina. Nakon što je površina probijena, UV i kišnica izravno napadaju izolaciju - a 25-godišnji projektirani životni vijek sustava često se prepolovi.

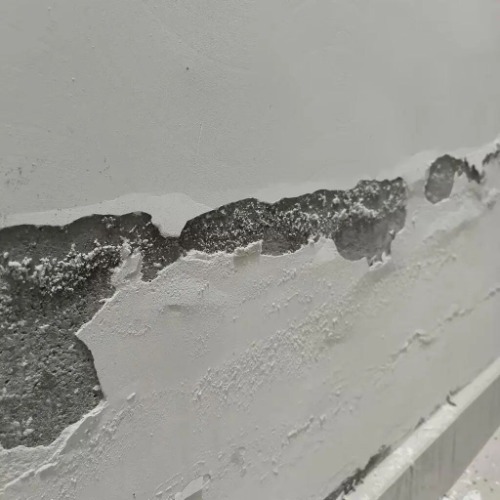

Slika 5: Eflorescencija i delaminacija: cvjetanje soli na vlažnoj podlozi nakon neuspjelog završetka.
Iz gornje analize završni materijal za vanjsku izolaciju treba najmanje četiri karakteristike:
Prvo, fleksibilan - ne puca. Širi se i skuplja zajedno s izolacijskim slojem, eliminirajući temperaturno izazvano pucanje na izvoru.
Drugo, lagan - ne povlači se. Mala vlastita težina ne dodaje dodatno opterećenje izolacijskom sloju, što je posebno važno na visokim zgradama.
Treće, vodootporan - ne curi. Formira potpunu vodootpornu barijeru; ako kišnica ne može ući, šteta od smrzavanja i odmrzavanja nikada ne počinje.
Četvrto, izdržljiv - ne degradira se. Dugotrajno ostaje netaknut, bez čestih renoviranja.
Fleksibilni kamen: završni sustav izgrađen za vanjsku izolaciju
Sustav fleksibilnih kamenih zidova Justone dizajniran je upravo po toj logici.
Glavna karakteristika fleksibilnog kamena je velika fleksibilnost: kreće se zajedno s podlogom. Širi se i skuplja u korak s izolacijskim slojem, pa - za razliku od pločica ili tvrdih premaza - ne puca pri različitim pokretima.

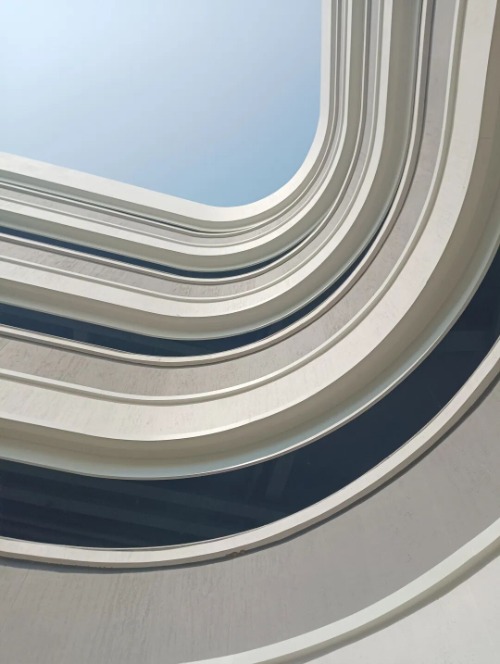

Slika 6: Geometrija nije ograničenje: lagana fleksibilna završna obrada prati zakrivljene fasade umjesto da se bori protiv njih.
Fleksibilni kamen teži samo 2-10 kg/m2, što je otprilike 1/20 težine mehanički učvršćenog (suho obješenog) kamena i 1/10 težine vanjskih zidnih pločica. Izmjerena čvrstoća povlačenja na podlogama na bazi cementa daleko premašuje nacionalni standard od 600 kPa. Lagane težine i jake veze: izolacijski sloj više ne mora nositi tešku završnu obradu na svojoj poleđini.

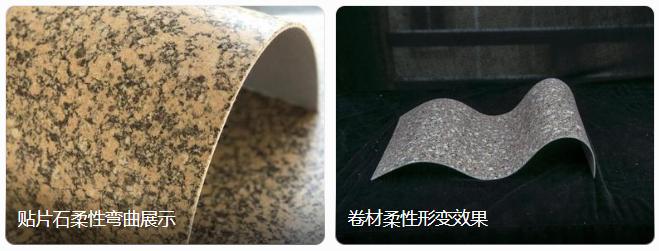

Slika 7: Kapacitet kretanja u samom materijalu - savitljiva kamena ploča savijena oko polumjera i savijanje materijala koji se kotrlja.
Specijalni ljepljivi mort koristi sustav polimernog morta na bazi vode umjesto običnog cementnog veziva. Nanesena lopaticom po cijeloj površini, stvrdnjava se u neprekinutu vodootpornu membranu koja brtvi mikroskopske pore sloja žbuke i spojeve između ploča, obavijajući vanjsku površinu izolacije kao jednu ovojnicu. Na spojnoj površini nema šupljina koje nose vodu. Rezultat je potpuni, zabrtvljeni vodonepropusni pokrov koji sprječava kišnicu i vlagu da dopru do izolacije.

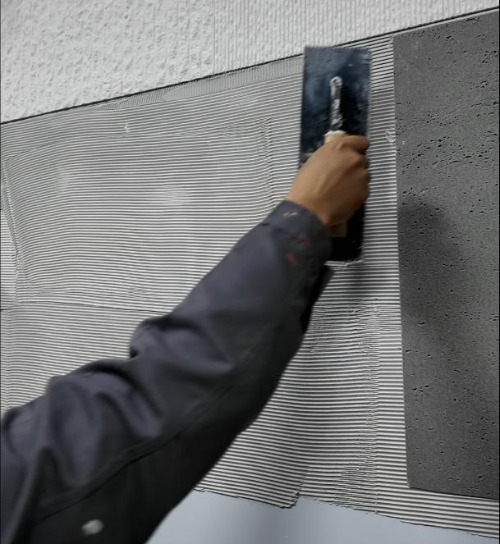

Slika 8: Lijepljenje na cijeloj površini: specijalni ljepljivi mort se zaglađuje u rebra po cijeloj površini, ne ostavljajući šupljine iza ploče.
Fleksibilni kamen također blokira 99,1% UV zračenja i podnosi 2000 sati umjetnih vremenskih uvjeta s kredom stupnja 0 i promjenom boje stupnja 1 ili manje. Konvencionalne premaze potrebno je obnavljati svake tri do pet godina; otpornost fleksibilnog kamena na vremenske uvjete traje 20 do 30 godina. Koliko god izolacijski sloj trajao, on je tu uz njega.
Kada vanjski izolacijski sustav rano otkaže, često nije kriv izolacijski materijal - navedena je kriva završna obrada.
Fleksibilna veza omogućuje oslobađanje od stresa. Mala težina i jak spoj oslobađaju opterećenje od izolacije. Hidroizolacija sprječava prodor vode. Dugoročna otpornost na vremenske uvjete ne znači često obnavljanje.
Zid koji štiti svoju izolaciju je zid koji preuzima odgovornost.
Pošaljite nam svoje zidove i klimatske uvjete, a naš tehnički tim će se vratiti s kompatibilnim sustavom - uključujući izvješća o ispitivanju čvrstoće na izvlačenje, apsorpciju vode, smrzavanje-odmrzavanje i umjetno trošenje za vašu projektnu datoteku.
